MEGOHMETROS

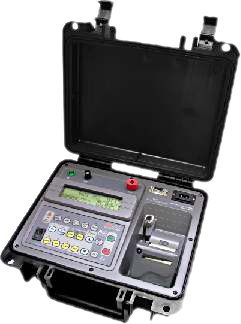

MEGOHMETRO MD 5060x

El megóhmetro digital MD-5060x es un versatilidad de los equipos, inteligente, fácil de usar.
Utiliza un la tecnología con experiencia, de alto rendimiento que proporciona la medida resistencias de aislamiento seguro, confiable y precisa de hasta 5.000.000MW @ 5 kV, con cuatro cepas de la prueba de pre-seleccionados: 500V - 1 kV - 2,5 kV - 5 kV. Cualquier voltaje entre 500V y 5kV puede ser seleccionados en pasos de 100V o 500V.
El funcionamiento de este equipo es muy sencilla e intuitiva: después de Conecte los cables de prueba, conectar con la tecla "On / Off", determina la prueba de tensión y pulsa el botón "Inicio".
En ese momento comienza a La aplicación de un voltaje en la muestra y al mismo tiempo se inicia el temporizador Tiempo de vuelta.
El sistema intenta automáticamente más apropiada escala y en una pantalla alfanumérica indica el valor de resistencia de aislamiento medida con su unidad correspondiente en forma analógica y digital (por gráfico de barras) sin requerir ningún tipo de factor de multiplicación.
El equipo es controlado por microprocesador, lo que facilita su operación y permite la introducción de características como la "auto-escala" de memoria para un máximo de 4000 medidas, prueba de tensión de medición, lo que indica el nivel Polarización (IP - Índice de Polarización) y ratio de absorción dieléctrica (DAI - Índice de absorción dieléctrica), "Timer" para ajustar la duración de medición, "LÍMITE" función pasa / no pasa, prueba de tensión de paso,impresora incorporada, reloj en tiempo real y calendario.
Su incorporado en las medidas de temporizador el tiempo transcurrido de cada medición. Los valores medidos son transmitidos por un puerto RS-232 y puede ser registrada por un ordenador de sobremesa, portátil, palma de la mano o en algún otro recopilador de datos para su análisis posterior.
La impresora Equipada valores registrados en el papel cada 15 segundos, como documento de las mediciones.
Otras características sobresalientes de este son el megger tensiones negativas en referencia al puesto de potencial cero (R) para la detección de la humedad en los locales por el efecto electro-osmosis.
Para cuidar el gabinete de seguridad está hecha de plástico de alta rigidez dieléctrica, además de ser resistente robusto, ligero y de impacto y las duras condiciones ambientales (IP-54), ideal para uso en el campo.
El equipo tiene una precisión excelente, comparable a mejor los instrumentos de laboratorio.

MD 5060x - ESPECIFICACIONES TÉCNICAS

Prueba de esfuerzo
500, 1000, 2500, 5000V con el cambio rápido.
500V a 5kV en pasos de 100V o 500V
La tensión continúa, negativo a la tierra.
ALCANCE
5 TW @ 5kV
Corriente de cortocircuito
1,5 ± 0,5 mA
INCERTIDUMBRE DE LA PRUEBA DE ESTRÉS
± 3% de la resistencia nominal de un 10GW
INCERTIDUMBRE DE BASE picos de tensión
5% de lectura ± 3 dígitos
(1 MW a 500 GW en cualquier tensión de prueba)
CARACTERÍSTICAS AVANZADAS
Cálculo automático del índice de polarización
Cálculo automático de la relación de absorción dieléctrica
Pruebas Pasa / No Pase y la hora fijadas
Prueba de tensión de paso
Memoria para 4000 lecturas
IMPRESORA
Imprime el tiempo transcurrido, la tensión de su aplicación efectiva
el elemento bajo prueba y medir la resistencia
DATOS DE SERIE DE SALIDA
RS-232 a 4800 bps. Le permite conectar una impresora
serie, una computadora portátil o computadora de mano, o un colector
de datos.
TEMPORIZADOR PIEDRA
Indica el tiempo transcurrido desde el inicio de la medición
mm: ss
PROTECCIÓN DEL MEDIO AMBIENTE
IP54 (con la tapa cerrada)
SEGURIDAD
Cumple con los requisitos de la norma IEC 61010-1/1990, IEC
61010 1 / 1992 Anexo 2

COMPATIBILIDAD ELECTROMAGNÉTICA (E.M.C)
Conformidad con la norma IEC 61326-1
Inmunidad electromagnética
De conformidad con la norma IEC 61000-4-3
ELECTROSTATICA INMUNIDAD
Cumple con IEC 1000-4-2
CANAL
Batería interna recargable (12V - 2,3 Ah)
CARGADOR DE BATERÍAS
Por 100 - 240 V ~
TEMPERATURA DE FUNCIONAMIENTO
-5 ° C a 50 ° C
TEMPERATURA DE ALMACENAMIENTO
-25 ° C a 65 ° C
HUMEDAD
95% de humedad relativa (sin condensación)
ALTURA MÁXIMA
3000m sobre el nivel del mar
PESO
Aprox. 3 kg
DIMENSIONES
274 x 250 x 124 mm
ACCESORIOS:
• Cables de 1,80 m (2)
• protección del cable de 1,80 m
• Cable de alimentación
• Cable de RS-232
• Funda de transporte
• Manual de Operación

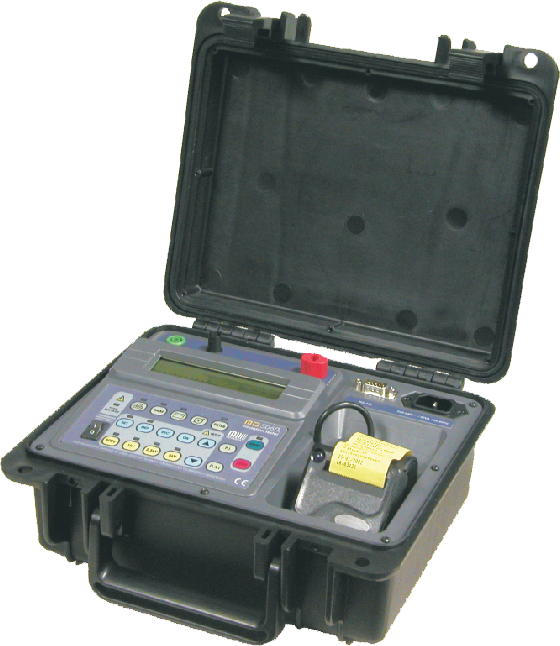

MEGOHMETRO MD 5060e

El megóhmetro digital MD-5060e es un equipo versátil, inteligente, fácil de usar.
Utiliza una tecnología con experiencia, de alto rendimiento que proporciona mediciones fiables, seguros y precisos resistencias de aislamiento hasta 5kV@5.000.000MW con 4 cepas de la prueba de pre-seleccionados: 500V - 1kV - 2,5 kV - 5 kV, con la posibilidad de aumentar o disminuir estos valores en pasos de 500V.
El funcionamiento de este equipo es muy sencilla e intuitiva: después de conectar los cables de prueba, conectar con la tecla "On / Off", la determinación de la tensión de prueba y pulse el botón "Inicio".
En ese momento comienza la aplicación de la tensión en la muestra y al mismo tiempo que el temporizador empieza a contar el tiempo transcurrido.
El sistema buscará automáticamente a la escala más adecuada y en una pantalla alfanumérica indica el valor de la resistencia de aislamiento medida con su unidad correspondiente en forma analógica y digital (de gráfico de barras) sin requerir ningún tipo de factor de multiplicación.
El equipo es controlado por microprocesador, lo que facilita la operación y permite la introducción de funciones como "auto-escala" de memoria, prueba de medición de tensión, una indicación del índice de polarización (PI - Índice de Polarización) y la relación de absorción dieléctrica (DAI - Indice de absorción dieléctrica), "TIMER" para realizar mediciones en un minuto, "LÍMITE" función pasa / no pasa.
Su incorporado en las medidas de temporizador el tiempo transcurrido de cada medición.
Cada cinco segundos los valores medidos son transmitidos por un puerto RS-232 y puede ser registrada por un ordenador de sobremesa, portátil, tipo palma de la mano o de otro tipo de recopilador de datos para su análisis posterior.
Opcionalmente se puede pedir a la megóhmetro con impresora incorporada que graba en el documento de los valores cada 15 "como un documento de las mediciones.
Otras características sobresalientes de este megóhmetro tensiones son negativas en referencia al puesto de potencial cero (R), para detectar la humedad en los locales por el efecto Evershed.
Para cuidar el gabinete de seguridad está hecha de plástico de alta rigidez dieléctrica, además de ser robusta, la luz es el impacto ambiental condiciones resistentes y duras (IP-54), ideal para uso en el campo.
El equipo tiene una precisión excelente, comparable a los mejores instrumentos de laboratorio.

MD 5060e - ESPECIFICACIONES TÉCNICAS

Prueba de esfuerzo
500, 1000, 2500, 5000V con el cambio rápido.
500 V a 500 V en pasos de 5 kV
La tensión continúa, negativo a la tierra.
ALCANCE
5 TW
Corriente de cortocircuito
1,5 ± 0,5 mA
INCERTIDUMBRE DE LA PRUEBA DE ESTRÉS
± 3% de la resistencia nominal de un 10GW
INCERTIDUMBRE DE BASE picos de tensión
5% de lectura ± 3 dígitos
(1 MW a 500 GW en cualquier tensión de prueba)
CARACTERÍSTICAS
Cálculo automático del índice de polarización
Cálculo automático de la relación de absorción dieléctrica
Pruebas Pasa / No Pase y la hora fijadas
IMPRESORA (OPCIONAL)
Imprime el tiempo transcurrido, la tensión de aplicación efectiva en el elemento en la resistencia de prueba y medida
DATOS DE SERIE DE SALIDA
RS-232 a 4800 bps. Le permite conectar una impresora de serie, un ordenador portátil a mano, o un colector de datos.
TEMPORIZADOR PIEDRA
Indica el tiempo transcurrido desde el inicio de la medición en mm: ss
PROTECCIÓN DEL MEDIO AMBIENTE
IP54 (con la tapa cerrada)
SEGURIDAD
Cumple con los requisitos de la norma IEC 61010-1/1990, IEC 61010 1 / 1992 Anexo 2

COMPATIBILIDAD ELECTROMAGNÉTICA (E.M.C)
Conformidad con la norma IEC 61326-1
Inmunidad electromagnética
De conformidad con la norma IEC 61000-4-3
ELECTROSTATICA INMUNIDAD
Cumple con IEC 1000-4-2
CANAL
Batería interna recargable (12V - 2,3 Ah)
CARGADOR DE BATERÍAS
110 a 127 para el 220 V ~
TEMPERATURA DE FUNCIONAMIENTO
-10 ° C a 50 ° C
TEMPERATURA DE ALMACENAMIENTO
-25 ° C a 65 ° C
HUMEDAD
95% de humedad relativa (sin condensación)
ALTURA MÁXIMA
3000m sobre el nivel del mar
PESO
Aprox. 3 kg
DIMENSIONES
274 x 250 x 124 mm
ACCESORIOS:
• Cables de 1,80 m (2)
• GUARDIA cables de 1,80 m
• Cables eléctricos
• Manual de Operación

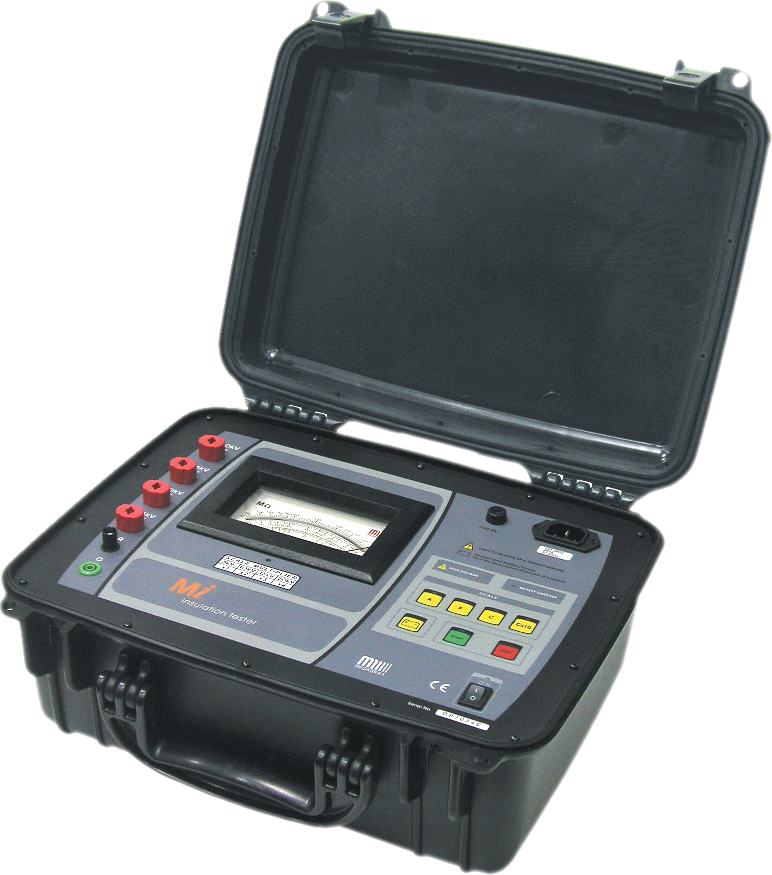

MEGOHMETRO Mi15KVe

El megóhmetro de alta tensión MI-15KVe es un instrumento verdaderamente portátil que permite realizar mediciones de resistencias de aislación con tensión de prueba de hasta 15kV.
Utiliza una moderna tecnología que proporciona mediciones confiables de resistencias de aislación de hasta 3.000.000MW con cuatro tensiones de prueba: 1kV, 5kV, 10kV y 15kV.
Las lecturas se realizan en un indicador analógico con escala amplia y de fácil lectura.
Este equipo es especialmente indicado para probar la resistencia de aislación en las líneas de transmisión y distribución de media tensión, aéreas o subterráneas, ya que permite realizar la prueba con tensiones próximas a las de trabajo.
También es un excelente auxiliar en la detección de fallas de aislación en cables.
Para maximizar la seguridad del operador este equipo está construido dentro de un gabinete plástico de alta rigidez dieléctrica.
Un indicador luminoso advierte sobre la presencia de tensiones peligrosas tanto en el equipo como en el elemento bajo prueba, y se apaga solo cuando el proceso de descarga se haya completado.
Este megóhmetro posee borne GUARD que permite eliminar el efecto de resistencias parásitas y de corrientes superficiales sobre la resistencia de aislación que se desea medir.
Por sus dimensiones y peso reducidos, autonomía de alimentación y robustez mecánica, este megóhmetro es muy adecuado para el uso en trabajos de campo, en condiciones ambientales severas.

MI 15KVe - ESPECIFICACIONES TÉCNICAS

TENSIONES DE PRUEBA (T.P.)
1kV, 5kV, 10kV, 15kV
ALCANCE
200GW @ 1kV T.P.
1TW @ 5kV T.P.
2TW @ 10kV T.P.
3TW @ 15kV T.P.
CORRIENTE DE CORTO-CIRCUITO
1mA
EXACTITUD DE LAS TENSIONES DE PRUEBA
± 2% del valor nominal @ R ³ 10GW
EXACTITUD DEL MEGÓHMETRO
clase 2 (± 2 % de la deflexión a fondo de escala)
RESISTENCIAS INTERNAS LIMITADORAS DE CORRIENTE
1MW @ 1kV T.P.
5MW @ 5kV T.P.
10MW @ 10kV T.P.
15MW @ 15kV T.P.
INDICADOR ANALÓGICO
Con escala de 99mm de longitud máxima, suspensión a cinta tensa y espejo.

SEGURIDAD
Cumple los requerimientos de la norma IEC 61010-1/1990, E04050701 El fabricante IEC 61010-1/1992 enmienda 2
ALIMENTACIÓN
Batería recargable hermética de 12V - 7AH
CARGADOR DE BATERÍA
Se alimenta con cualquier tensión entre 110-127 o 220V~
indistintamente.
RANGO DE TEMPERATURA DE OPERACIÓN
-5°C a 50°C
RANGO DE TEMPERATURA DE ALMACENAMIENTO
-25°C a 65°C
HUMEDAD
95% RH (sin condensación)
PESO
Aprox. 9,7kg, incluyendo batería y accesorios.
DIMENSIONES
378 x 308 x 175mm
ACCESORIOS PROVISTOS
- Cables de medición - 1,80m (2).
- Cable para GUARD - 1,80m.
- Cable de alimentación.
- Bolsa para transporte.
- Guía del usuario.

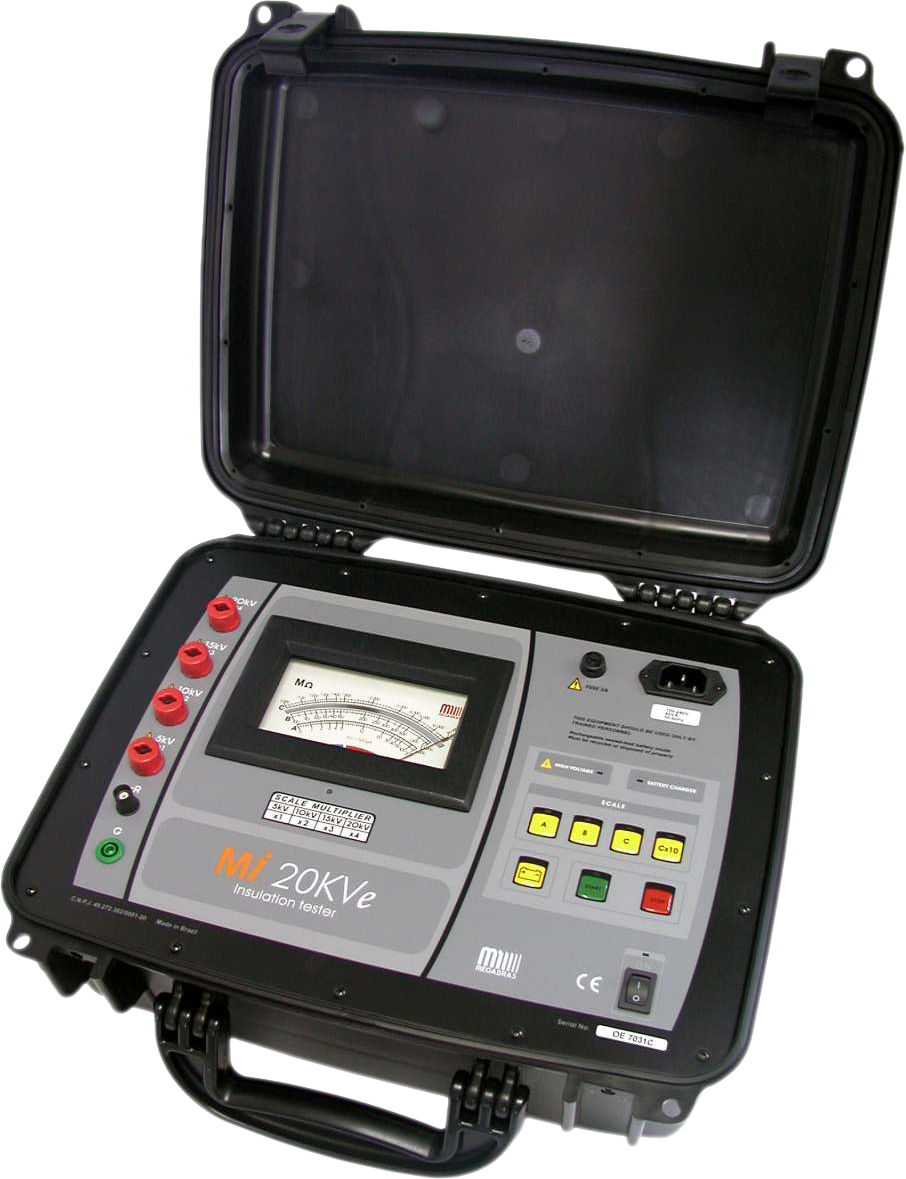

MEGOHMETRO Mi20KVe

El megóhmetro de alta tensión MI-20KVe es un instrumento verdaderamente portátil que permite realizar mediciones de resistencias de aislación con tensión de prueba de hasta 20kV.
Utiliza una moderna tecnología que proporciona mediciones confiables de resistencias de aislación de hasta 4.000.000MW con cuatro tensiones de prueba: 5kV, 10kV, 15kV, 20kV Las lecturas se realizan en un indicador analógico con escala amplia y de fácil lectura.
Este equipo es especialmente indicado para probar la resistencia de aislación en las líneas de transmisión y distribución de media tensión, aéreas o subterráneas, ya que permite realizar la prueba con tensiones próximas a las de trabajo.
También es un excelente auxiliar en la detección de fallas de aislación en cables.
Para maximizar la seguridad del operador este equipo está construido dentro de un gabinete plástico de alta rigidez dieléctrica.
Un indicador luminoso advierte sobre la presencia de tensiones peligrosas tanto en el equipo como en el elemento bajo prueba, y se apaga solo cuando el proceso de descarga se haya completado.
Este megóhmetro posee borne GUARD que permite eliminar el efecto de resistencias parásitas y de corrientes superficiales sobre la resistencia de aislación que se desea medir.
Por sus dimensiones y peso reducidos, autonomía de alimentación y robustez mecánica, este megóhmetro es muy adecuado para el uso en trabajos de campo, en condiciones ambientales severas.

MI 20KVe - ESPECIFICACIONES TÉCNICAS

TENSIONES DE PRUEBA (T.P.)
5kV, 10kV, 15kV, 20kV
ALCANCE
1TW @ 5kV T.P.
2TW @ 10kV T.P.
3TW @ 15kV T.P.
4TW @ 20kV T.P.
CORRIENTE DE CORTO-CIRCUITO
500mA
EXACTITUD DE LAS TENSIONES DE PRUEBA
± 2% del valor nominal @ R ³ 10GW
EXACTITUD DEL MEGÓHMETRO
clase 2 (± 2 % de la deflexión a fondo de escala)
RESISTENCIAS INTERNAS LIMITADORAS DE CORRIENTE
10MW @ 5kV T.P.
20MW @ 10kV T.P.
30MW @ 15kV T.P.
40MW @ 20kV T.P.
INDICADOR ANALÓGICO
Con escala de 99mm de longitud máxima, suspensión a cinta tensa y espejo.

SEGURIDAD
Cumple los requerimientos de la norma IEC 61010-1/1990, IEC 61010-1/1992 enmienda 2
ALIMENTACIÓN
Batería recargable hermética de 12V - 7AH
CARGADOR DE BATERÍA
Se alimenta con cualquier tensión entre 110-127 o 220V~ indistintamente.
RANGO DE TEMPERATURA DE OPERACIÓN
-5°C a 50°C
RANGO DE TEMPERATURA DE ALMACENAMIENTO
-25°C a 65°C
HUMEDAD
95% RH (sin condensación)
PESO
Aprox. 9,8kg, incluyendo batería y accesorios.
DIMENSIONES
378 x 308 x 175mm
ACCESORIOS PROVISTOS
! Cables de medición - 1,80m (2).
! Cable para GUARD - 1,80m.
! Cable de alimentación.
! Bolsa para transporte.
! Guía del usuario.
