PINZAS AMPERIMETRICAS



ACDC-620T
Voltamperímetro de Gancho Digital

- Captura la corriente de arranque
- Medición de Temperatura
- Pantalla doble con escala °F y °C
- Medición de Continuidad Audible
- Retención de Lectura
- Rango Manual y Automático
- Función Auto-Apagado
- Apertura máxima de tenaza: 52 mm
- Indicador de baja carga de batería y sobre-rango
- Designado para cumplir con UL, ULC, CE,IEC, y TUV
- CATIII 600V

Caracteristicas	Rango y Resolucion	Precision
Voltaje AC y DC	0-399.9, 1000 V	± 1% Lect + 3 DMS @ 0-1000V DC ± 1,5% Lect + 3 DMS @ 45-400Hz, 0-1000 V AC
Corriente AC y DC	0-300.9, 1000 A	± 1,5% Lect + 3 DMS @ 0-400A DC ± 2% Lect + 5 DMS @ 45-65Hz, 40-400A AC
Resistencia	0-399.9 Ω, 4.000 k Ω	± 1% Lect + 3 DMS
Capacitancia	0-399.9, 4000 μF	± 3% Lect + 4 DMS @ 0-400 μF
Temperatura	-40ºF to 2500ºF (-40) C a 1372ºC)	± 0.5% Lect + 6ºF ( 0.5% Lect + 3ºC)
Corriente de Arranque	0-399.9, 1000 A	± 2% Lect + 43 DMS
Continuidad Audible	< 10.0 ohms
Prueba de Diodo	1.65 mA/<3.3 Volts

(DMS = Digito Menos Significativo)

Accesorios Opcionales	Modelo
Separador de lineas	A47L
Transductor de Corriente - 5000A	CT50-1
Transductor de Corriente - 3000A	CT50-2
Sonda para Temperatura	TPK-59
Adaptador para medicion de Temperatura	DKTA-620 y dos de TPK-56

Accesorios Incluidos	Modelo
Puntas de Prueba	MTL-90B
Estuche protector	CC-ACDC

PINZAS KEW

Modelo 2017 serie es una nueva línea de pinzas desarrollado sobre la base de un nuevo concepto de diseño.
Todos los modelos están construidos para IEC61010-1 (cat.) y ofrecen muchas características de seguridad pendientes.

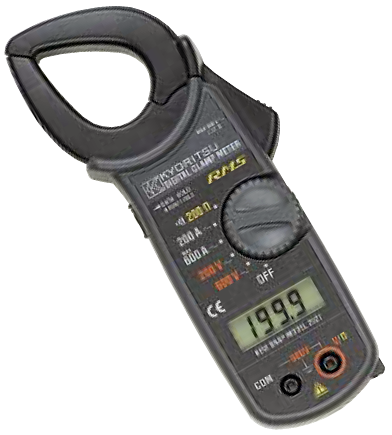

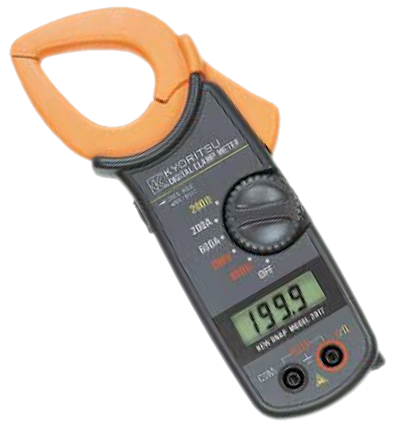

MODELO 2017                    MODELO 2027



- Rompa mandíbulas en forma de gota para facilitar su uso en espacios reducidos y las zonas muy pobladas por cable.
- Diseñado para cumplir con las normas internacionalmente probadas de seguridad, como IEC61010-1, UL3111 y VDE0411.
- Tres funciones en una sola unidad, de corriente alterna, tensión alterna y resistencia.
- Gama de la resistencia proporciona prueba de continuidad audible.
- Respuesta de frecuencia de 40Hz a 1kHz en rangos de corriente alterna y de tensión.
- ¿Puede llegar a medir hasta 600 A AC y 600 V CA.
- Función de retención de datos para permitir una fácil lectura en difícil de alcanzar.
- La pantalla puede ser observado fuera de la orquesta.
- True RMS de detección (Modelo 2027/2037).

MODELO	2017	2027	2037
AC A	* 600A	* 600A	* 600A
AC V	* 600V	* 600V	*600V
DC A			* 1000A
DC V			* 600V
Ω	* 200Ω	* 200Ω	* 4000Ω
Hz			* 3000Hz
Data Hold	*	*	*
Peak hold			*
True RMS		*	*

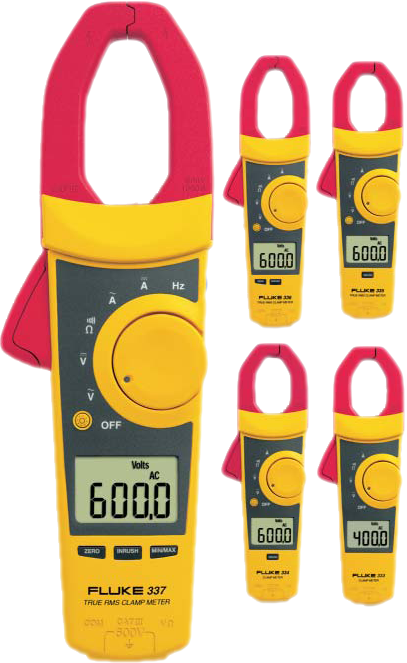

Pinzas amperimétricas de la serie 330

La forma más cómoda de realizar medidas de corriente.

Las pinzas amperimétricas de la serie 330 le ofrecen todas las funciones necesarias para adaptarse a su forma de trabajar. Gracias a su reducido tamaño caben perfectamente en lugares de difícil acceso.
Los mandos están colocados de forma que las medidas puedan hacerse con una sola mano.
Tiene una gran pantalla con retroiluminación (excepto el modelo 333) de fácil lectura y un botón de “retención de lectura en pantalla”.
Medida de corrientes de arranque (excepto el modelo 333) para medir en el arranque de motores, sistemas de iluminación, etc.
Todos los modelos disponen de una garantía de 3 años.

Funciones	333	334	335	336	337
Verdadero valor eficaz			*	*	*
Pantalla con retroiluminacion		*	*	*	*
Desconexion automatica	*	*	*	*	*
Retencion de valores en pantalla	*	*	*	*	*
Corriente de arranque de motores		*	*	*	*
Indicacion de bateria baja	*	*	*	*	*
Pinza grande				*	*
MIN/MAX					*
Corriente AC/DC				*	*

ESPECIFICACIONES

Funciones	Rango	333	334	335	336	337
Corriente AC	0-400,0 A	2% ± 5 cuentas
	0-600.0 A		2% ± 5 cuentas	2% ± 5 cuentas	2% ±5 cuentas
	0-999.9 A					2% ± 5 cuentas
Factor de cresta	0-600.0 A			2,4 @ 500 A	3 @ 500 A
				3 @ 500 A	2,0 @ 600 A
	0.999.9 A					3 @ 500 A
						2,5 @ 600 A
						1,42 @ 1.000 A
Corriente DC	0-600.0 A				2% ± 5 cuentas
	0.999.9 A					2% ± 5 cuentas
corriente de arranque	tiempo de integracion		100 mS	100 mS	100 mS	100 mS
Tension AC	0-600.0 V	1% ± 5 cuentas	1% ± 5 cuentas	1% ± 5 cuentas	1% ± cuentas	1% ± cuentas
Tension AC	0-600.0 V	1% ± 5 cuentas	1% ± 5 cuentas	1% ± 5 cuentas	1% ± cuentas	1% ± cuentas
Resistencia	0-600.0 V	1,5% ± 5 cuentas	1,5% ± 5 cuentas	1,5% ± 5 cuentas	1,5% ± cuentas	1,5% ± cuentas
	0-600.0 V		1,5% ± 5 cuentas	1,5% ± 5 cuentas	1,5% ± cuentas	1,5% ± cuentas
Continuidad		≤ 30 Ω	≤ 30 Ω	≤ 30 Ω	≤ 30 Ω	≤ 30 Ω
Frecuencia	5-400 Hz					0,5% ± 5 cuentas

Vida util de las baterias: Pilas alcalinas, 150 horas

Tamaño (LxAxF): 238 mm x 79 mm x 41 (333, 334 y 335)

251 mm x 79 mm x 41 mm (336 y 337)

Max Ø del conductor: 30 mm (333, 334, 335)

42 mm (336, 337)

Peso: 0,312 kg

Garantia: 3 años

PINZAS AMPERIMETRICAS DE LA SERIE 320

Los modelos 321 y 322 de Fluke están diseñados para la medida de corriente,tensión AC y continuidad de circuitos, conmutadores, fusibles y contactos.
Estas pinzas amperimétricas pequeñas y robustas son ideales para adaptarse a medidas de hasta 400 A en espacios reducidos.
El modelo 322 ofrece también medida de tensión DC y tiene mayor resolución para corrientes inferiores a 40 A.

CARACTERISTICAS

	321	322
Diseño compacto	*	*
Desconexion automatica	*	*
Retencion de valores en pantalla	*	*
Indicacion de bateria baja	*	*
Corriente AC	*	*
Tension DC		*

ESPECIFICACIONES

Funcion	321		322		321	322
	Rango	Resolucion	Rango	Resolucion	Precision
Corriente AC	400,0 A	0,1 A	40,00 A 40,00 A	0,01 A 0,1 A	1,8% ±5 cuentas (50 - 60 Hz) 3,0% ±5 cuentas (60Hz - 400Hz)	1,8% ±5cuentas (50 - 60Hz) 3,0% ±5cuentas (60Hz - 400Hz)
Tension AC	0-400,0 V	0,1 V	0-400,0 V	0,1 V	1,2% ±5 cuentas (50 - 400 Hz)	1,2% ±5 cuentas (50 - 400Hz)
Tension DC			0-400,0V 400-600V	0,1 V 1 V		1% ± 5 cuentas
Resistencia	0-400,0 Ω	0,1 Ω	0 400,0 Ω	0,1 Ω	1%± 5 cuentas	1%± 5 cuentas
Continuidad	≤ 30 Ω		≤ 30 Ω

Vida util de las baterias: Tipicamente 100 horas (Pilas alcalinas)

Peso: 0,23 Kg

Tamaño (LxAxF): 190 mm x 63 mm x 35 mm

Apertura de la pinza: 25 mm
