TECHOS TRASLUCIDOS

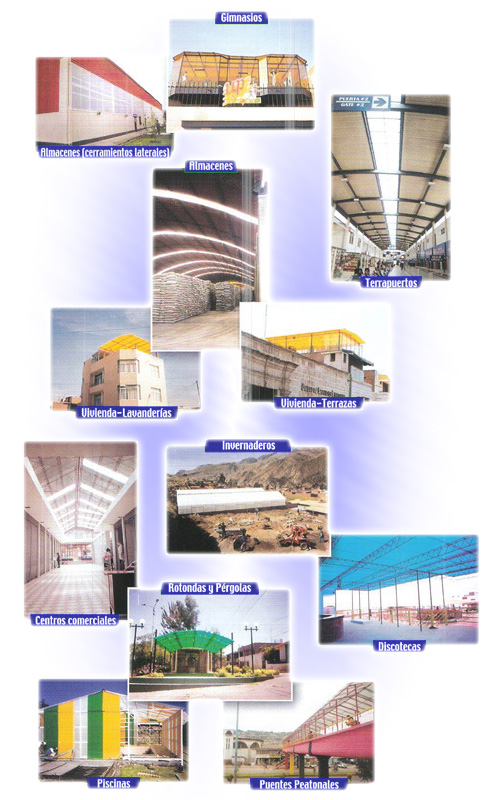

Techos de polipropileno ULTRARESISTENTES que permiten obtener hsata 80% de luz natural, ahorrando el consumo de energia electrica por iluminacion. Son ideales para techar Almacenes, Talleres, Plantas, Hangares, etc.

EL POLIPROPILENO:

El polipropileno es un polimero (molecula grande formada por la union de varias moleculas pequeñas llamadas monomeros de formula C3H6) derivado del petroleo, perteneciente a la familia de resinas termoplasticos (se moldean por el calor, reprocesables). Se define ademas como una poliofelina termoplastico semicristalina, cuya representacion quimica es:

PROPIEDADES MECANICAS Y FISICAS

Propiedades
Metodo de Prueba
Unidades
Valores
Resistencia a la traccion
Esfuerzo Maximo
Esfuerzo de Rotura
Alargamiento a la Rotura
ASTM D638
ASTM D638
ASTM D638
Kg/cm²
Kg/cm²
%
352.600
277.000
50.000
Resistencia a la flexion
Modulo de Elasticidad
Esfuerzo de flexion
Resistencia a la flexion
ASTM D790
ASTM D790
ASTM D790
Kg/cm²
Kg/cm²
Kg/mt de ancho
52.948.000
78.290
65.200
Resistencia al corte (punzonamiento)
Kg/mt de ancho
2.011.000
Resistencia al impacto
ASTM E72
joules/cm de ancho
1.790
Peso especifico
ASTM D792
gr/cm³
0.780
Absorcion de agua
ASTM D570
%
0.100
Calor espeficico
ASTM D1269
Kcal/Kg ºC
0.249 +/- 0.005
Conductividad Termica
ASTM C177
Kcal/mh ºC
0.109 +/- 0.005
Dilatacion Termica
ASTM D1204
ºC-¹
6.57 x 10-5
Resistencia Quimica (Acido sulfurico)
90% en volumen

(Ensayos plancha Traslucida espesor = 1.75mm)

DIMENSIONES

PRODUCTO
Dimensiones Nominales
Dimensiones Nominales Utiles
Largo
(m)
Ancho
(m)
Espesor
(mm)
Peso
(kg)
Carga
(kg/m²)
Largo
(m)
Ancho
(m)
Area
(m²)
Carga
(kg/m²)
Traslucida
Onda
100
1.80
2.44
3.05
0.90
0.90
0.90
1.00
1.00
1.00
1.72
2.34
2.88
1.06
1.06
1.06
1.65
2.29
2.90
0.80
0.80
0.80
1.32
1.83
2.32
1.27
1.27
1.27
1.83
2.44
3.05
1.10
1.10
1.10
1.00
1.00
1.00
2.13
2.87
3.55
1.06
1.06
1.06
1.68
2.29
2.90
1.00
1.00
1.00
1.68
2.29
2.90
1.25
1.25
1.25
1.83
2.44
3.05
1.10
1.10
1.10
1.75
1.75
1.75
3.70
4.93
6.16
1.84
1.84
1.84
1.68
2.29
2.90
1.00
1.00
1.00
1.68
2.29
2.90
2.16
2.16
2.16
Traslucida
Onda
Calamina
1.80
3.00
3.60
0.84
0.84
0.84
1.00
1.00
1.00
1.75
2.89
3.51
1.16
1.16
1.16
1.65
2.85
3.45
0.76
0.76
0.76
1.25
2.17
2.62
1.36
1.36
1.36
1.80
0.84
1.75
2.77
1.84
1.65
0.76
1.25
2.21
Traslucida
Onda 177
1.83
3.05
1.16
1.16
1.20
1.20
3.14
5.23
1.48
1.48
1.68
2.90
1.07
1.07
1.80
3.11
1.71
1.71

Nota: Carga util = peso propio de la plancha por metro cuadrado util (carga de diseño)

EJEMPLO DE CALCULO DE AHORRO DE ENERGIA EN UNA NAVE INDUSTRIAL

El Objetivo de iluminar naturalmente durante horario diurno (6:00 am - 6:00 pm) los ambientes a techar, es dejar pasar la adecuada cantidad de luz natural; que ademas de ser gratis, no necesita mantenimiento y es saludable.

FORMULA [ % DE TRASLUCIDES = C1 x C2 x C3 x C4 ]

FACTORES QUE DETERMINAN EL % DE LUMINOSIDAD NECESARIA

A. USO DEL AMBIENTE = C1

Dependiendo del uso del ambiente este requerira un nivel de iluminacion (medido en lux)

USO DEL AMBIENTE
NIVELES DE
ILUMINACION
PROMEDIOS (lux)
C1
AMBIENTES
GENERALES
Corredores, zona de transito
Almacenes, deposito
100
150
2.5
3.8
AUDITORIUM
Teatros y salas de concierto
Salas multiuso
100
200
2.5
5.0
BIBLIOTECAS
Estanterias
200
5.0
PAPELERAS
Fabricacion de papel y carton
Control, clasificacion
300
500
6.0
10.0
IGLESIAS
Nave de Iglesia
Coro, Altar,pulpito
100
200
2.5
5.0
FUNDICIONES
Vasos de fundicion
Mezcla basta
Mezcla fina, control
400
300
500
8.0
6.0
10.0
INDUSTRIA DE LA
CONFECCION
Costura
Control
Planchado
750
100
500
15.0
2.5
10.0
INDUSTRIA
ALIMENTARIA
TRABAJOS A
MAQUINA Y
CON EQUIPOS
Areas de trabajo genericas
Soldado
Trabajo medio en banco y a maquina
Trabajo fino en banco y a maquina
Maquinas automaticas de precision
Trabajos automaticos de precision
300
300
500
500
750
750
6.0
6.0
10.0
10.0
15.0
15.0
SUPERMERCADOS
Centros comerciales
500
10.0

B. ALTURA Y REFRACCION = C2

Con la altura promedio de la nave industrial se ingresa en el grafico adjunto y dependiendo del nivel de refraccion (color de coberturas opacas, pintado de paredes interiores, etc) se determina el coeficiente C2.

X = Refraccion es buena (tejas y paredes blancas)

Y = Refraccion no es buena(humo, contaminacion)

C. LOCALIZACION = C3

Estas formulas han sido desarrolladas en Europa, por lo que se debe multiplicar por el factor de correcion de C3 = 0.85, para el caso nuestro por efectos del angulo de ubicacion geografica del Peru con respecto al Sol.

D. TIPO DE TRASLUCIDA = C4

Espesor = 1.75 mm
% Trasmision
de luz
Coeficiente
C4
TRASLUCIDA BLANCA
80.00
1.00
TRASLUCIDA AMBAR
32.00
2.50
TRASLUCIDA CELESTE
21.00
3.81
TRASLUCIDA VERDE
21.00
3.81

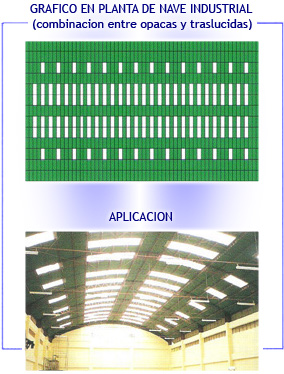

NAVE TIPICA : ALMACENES
Largo = 60.00 mts
Ancho = 20.00 mts
Altura = 6.00 mts
Nivel recomendado por C.E.I. para una Industria Siderurgica
Formula: C1 x C2 x C3 x C4 = 10 x 2.25 x 0.85 x 1
Calculo de Iluminacion Electrica equivalente
- Potencia unitaria de iluminacion (RNC)
- Demanda total de Iluminacion = 15w/m² x 60.00 x 20.00
- Numero de horas a considerar
- Costo unitario de energia
- Costo diario de energia electrica de iluminacion equivalente
- Ahorro mensual de energia = 25 dias x $13.392
- Cobertura Traslucida = (19.13%) x 60.00 x 20.00
- Costo de inversion:
Costo de planchas (230.0 m² x 10.10 $/m²) =
Costo de instalacion (230.0 m² x 2.50 $/m²) =
Costo de instalacion (230.0 m² x 2.50 $/m²) =
500 lux
19.13%

15w/m²
18kw
12 hrs
0.062 $/kw-hr
$13.392
$334.80
230.00 m²

$2.323.00
$ 575.00
$ 2,898.00

VENTAJAS

AHORRAR ENERGIA ELECTRICA

Las plantas traslucidas brindan una iluminacion natural creando un ambiente acogedor

RESISTENTE A RADIACION SOLAR

Proteccion UV. otorgandole una mayor resistencia a la radiacion solar a traves de aditivos que permiten absorber radiaciones ultravioleta, garantizado la duracion del producto por mayor tiempo

LIVIANOS

Por su menor peso, se pueden usar sobre estructuras livianas y economicas

DECORATIVOS

No necesitan pintura y vienen en variados colores

FACIL DE INSTALAR

En menor tiempo y con mayor rendimiento

FLEXIBLES

No se quiebran ni se rompen durante el transporte e instalacion, tampoco requieren vehiculos ni soportes especiales para trasportarlas.

ALTAMENTE RESISTENTES AL IMPACTO

No se oxidan, No se honguean, No se rompen al impacto
